Бүктелетін смартфондардың жаһандық жеткізілімі артып келе жатқандықтан,Бүктелген сериялы СКД экрандарытұрмыстық электрониканың кейінгі нарығындағы ең техникалық талап етілетін сегменттердің біріне айналды. Дәстүрлі жалпақ панельді дисплейлерге арналған стандартталған процестерден айырмашылығы, икемді экрандар физикалық құрылымда, электрлік сипаттамаларда және істен шығу режимдерінде бірегей қиындықтарды тудырады, олар тестілеуде, бағалауда және жөндеуде мамандандырылған мүмкіндіктерді қажет етеді.
IDC деректеріне сәйкес, 2025 жылы жиналмалы смартфондардың жаһандық жеткізілімі 22 миллион бірліктен асты, жиынтық орнатылған базасы 50 миллион бірліктен асты. Samsung осы нарықтың шамамен 65% иеленеді, бұл оның Fold сериясын Fold Series СКД экрандарынан кейінгі жөндеу сұранысының ең үлкен көзі етеді. Салалық зерттеулер жиналмалы құрылғыларда пайдаланудың 12 ай ішінде экранға қатысты ақаулық деңгейін 7-9% көрсетеді, бұл дәстүрлі флагмандық жолақты телефондар үшін 3-5% көрсеткіштен айтарлықтай жоғары. Топса аймағының икемді кабелінің сынуы, икемді субстраттың қабатталуы және сенсорлық сенсордың істен шығуы ең жақсы үш ақаулық режимі болып табылады. Жаңа жиналмалы экран жинақтарын ауыстырудың ресми құны әдетте 200-ден 400-ге дейін, күту уақыты 5-10 жұмыс күнін құрайды. Бұл шындық Fold Series СКД экрандары үшін кәсіби қалпына келтіру және жөндеу арналарының жетілуін жылдамдатты.

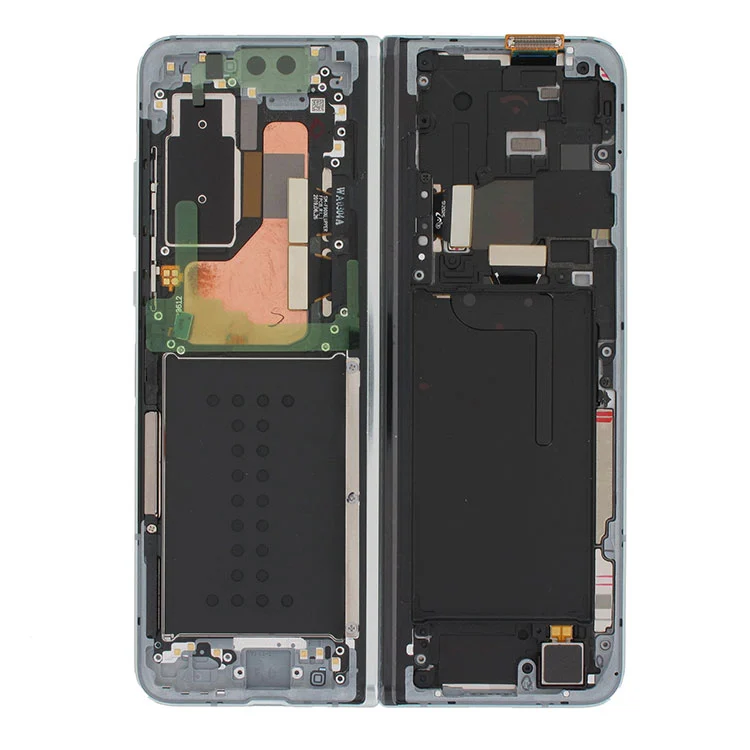

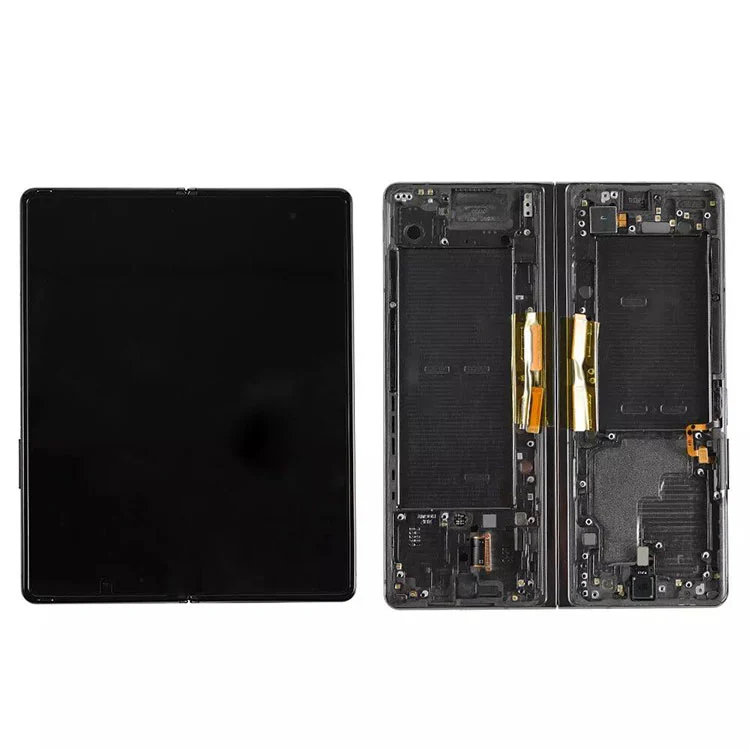

Келесі кестеде қазіргі уақытта кейінгі нарықта қол жетімді Fold Series LCD экрандарының үлгі идентификаторлары мен негізгі техникалық сипаттамалары берілген:
| Өнім үлгісі | Үйлесімді құрылғы | Панель түрі | Негізгі дисплей өлшемі | Ажыратымдылық | Жаңарту жылдамдығы | Драйвер IC |
|---|---|---|---|---|---|---|
| 6 СКД бүктеңіз | Galaxy Z Fold6 | Динамикалық AMOLED 2X | 7,6" | 2160×1856 | 120Гц | S6SY761X |
| 5 СК бүктеңіз | Galaxy Z Fold5 | Динамикалық AMOLED 2X | 7,6" | 2176×1812 | 120Гц | S6SY761 |
| 4 СК бүктеңіз | Galaxy Z Fold4 | Динамикалық AMOLED 2X | 7,6" | 2176×1812 | 120Гц | S6SY760 |
| 3 СК бүктеңіз | Galaxy Z Fold3 | Динамикалық AMOLED | 7,6" | 2208×1768 | 120Гц | S6SY759 |
| СКД 2 бүктеу | Galaxy Z Fold2 | Динамикалық AMOLED | 7,4" | 2213×1689 | 120Гц | S6SY758 |
| Бүктелген СКД | Galaxy Fold (1-буын) | Динамикалық AMOLED | 7,3" | 2152×1536 | 60Гц | S6SY757 |
Үйлесімділік ескертпесі:Қосқыш түйреуіштер мен иілгіш кабель тағайындаулары ұрпақтар бойынша әр түрлі болады. Cross-generation replacement is not supported.
Инженерлік тұрғыдан алғанда, сәтсіздіктерБүктелген сериялы СКД экрандарыкездейсоқ бөлуден гөрі анықталатын физикалық үлгілерді ұстаныңыз.
Топса аймағының металл іздері шаршау сынуы
Икемді OLED панелінің астындағы көп қабатты металл іздері (деректер желілері, сканерлеу желілері, электр желілері) қайталап бүгу кезінде циклдік иілу кернеуіне ұшырайды. Зертханалық деректер көрсеткендей, Samsung бұл дисплейлерді 200 000 есеге бағалағанымен, топсаға төзімділікпен және шаңның түсуімен нақты өмірде пайдалану 80 000-100 000 циклден кейін кейбір үлгілерде микро-жарықтар тудырады. Электрлік тестілеу ашық немесе қысқа тұйықталуларды көрсететін бір немесе бірнеше тік сызықтарды (жарық немесе күңгірт) көрсетеді. Бұл ақау түрін дәл байланыстыру жабдығы, 100 есе ұлғайту кезінде сыну нүктелерін анықтау және термокомпрессиялық байланысы бар анизотропты өткізгіш пленканы (ACF) пайдаланып электрлік қосылымдарды қалпына келтіру арқылы шешуге болады.
Иілгіш субстраттың деламинациясының нәтижесінде жанасу жоғалады
Жиналмалы дисплейлердегі сенсорлық сенсор қабаты әдетте икемді полиимидті субстратпен қапталған күміс нано сымды немесе металл торлы материалдарды пайдаланады. Ұзақ бүктеу субстрат пен әйнек оптикалық жабысқақ қабатының арасында локализацияланған бөлінуді тудыруы мүмкін, бұл сенсорлық сигналдың үзілуіне әкеледі. Әдеттегі симптом - сенсорлық реакциясыз дисплейдің ортасында ені 2-3 см болатын жолақ. Бұл таза бөлме ортасын тазалауды және вакуумды байланыстыру жабдығы бар жоғары өткізгіштігі бар оптикалық желіммен қайта ламинациялауды қажет етеді. Жөндеу нысандарының 12-15% -дан азы бұл мәселені тұрақты түрде шеше алады.
Драйвер IC немесе Flex Cable толық ақаулығы
Кейбір Fold Series СКД экрандары физикалық зақымдалмаған болып көрінеді, бірақ дисплей шығысын көрсетпейді. Ақаулық оқшаулау сынағы әдетте істен шыққан драйвер IC немесе сигнал жолындағы механикалық әлсіз нүктені білдіретін топса аймағы арқылы өтетін сынған ұзын икемді кабельді анықтайды. Диагностикалық тақталарды пайдаланып ақаулы сегментті тапқаннан кейін иілгіш кабельді ауыстыруға немесе драйверді IC қайта қосуға болады. Бұл жөндеу түрі ақаулардың үш негізгі санатының ішінде ең төмен бағаға ие, табыс деңгейі 85%-дан асады.
Бес деңгейлі бағалау стандарты

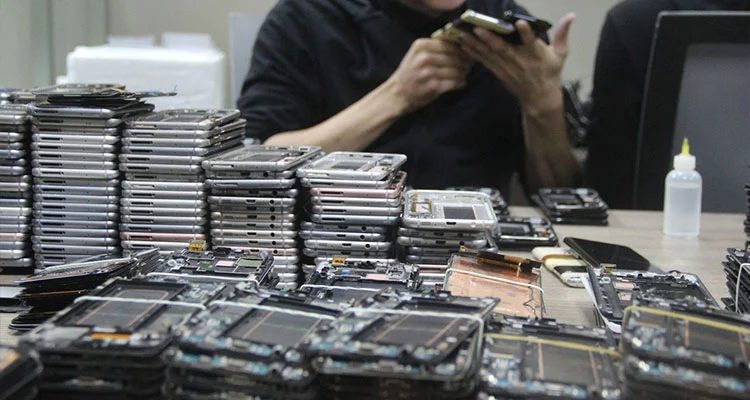

Кәсіби қалпына келтіру операциялары Fold Series СКД экрандарын өңдеу үшін нақтыланған бағалау жүйесін құрды:
| Баға | Анықтама | Электрлік сынақ стандарты | Орналастыру жолы |
|---|---|---|---|
| A | Толық функциялы жақсы қондырғы | Бүкіл аумақта сенсорлық ауытқу <1,5 мм, жарықтық біркелкілігі >85%, дисплей ақаулары жоқ | Тікелей рециркуляция |
| B | Кішкентай косметикалық ақау | Толық функционалдылыққа, шамалы поляризатордың сызаттарына немесе жақтаудың тозуына рұқсат етіледі | Тазартылған, төмендетілген айналым |
| C | Жөндеуге болатын функционалдық ақау | Flex сынуы, IC ақаулығы немесе драйвер тақтасының аномалиясы, бірақ панель мен сенсорлық қабат бүлінбеген | Байланыс/қайта өңдеу процесін енгізіңіз |
| D | Жөнделмейтін функционалдық ақау | Панельдік сұйықтықтың ағуы, OLED күйіп қалуы немесе субстраттың физикалық сынуы | Құрамдас деңгейлі бөлшектер үшін бөлшектеңіз |
| E | 报废 | Бірнеше қабаттардағы құрылымды зақымдау | Материалды қалпына келтіру |
Нақты қалпына келтіру жұмыстарының салалық деректері жинақталған Fold Series СКД экрандарының арасында A және B сорттары бірге 18-22%, C сорттары 35-40%, ал D және E сорттары қалған бөлігін құрайтынын көрсетеді. Сәтсіз экрандардың жартысынан көбі қайта пайдалану немесе құрамдастарды қалпына келтіру мәнін сақтайды, бұл дәстүрлі жалпақ СКД үшін шамамен 30% қайта пайдалану жылдамдығынан айтарлықтай жоғары.
Fold Series СКД экрандарын дәл бағалау үшін арнайы сынақ жабдығы матрицасы қажет:
| Сынақ санаты | Жабдық | Негізгі спецификациялар | Сынақ элементтері |
|---|---|---|---|
| Электрлік | Дисплей тестері | MIPI протоколын қолдау, реттелетін 3,3V-5,5V | Сұр шкала, біркелкі түс, градиент үлгілері |
| Электрлік | Сынақ тақтасын түртіңіз | 126 нүктелік матрицалық сканерлеу, ±0,5 мм дәлдік | Өлі аймақты анықтау, дрейфті өлшеу |
| Электрлік | Қартаю сөресі | 72 сағат, 25°C-45°C цикл | Жасырын сәтсіздік скринингі |
| Оптикалық | Жарық беру кестесі | 5000-8000 Люкс реттеледі | Сұйықтықтың ағуы, сынудың зақымдалуы, поляризатор көпіршіктері |
| Оптикалық | Бүктеу тереңдігі өлшегіш | Лазерлік орын ауыстыру сенсоры, ±0,01 мм дәлдік | Физикалық қыртыс тереңдігін өлшеу |
| Көрнекі | Микроскоп | 100-200x үлкейту | Алтын саусақтың тотығуы, микрожарықтар |
| Сенімділік | Температура/Ылғалдылық камерасы | 60°C / 90% RH | Жөндеуден кейінгі тұрақтылықты тексеру |
| Сенімділік | Бүктеу сынағы | 15-20 цикл/минут, бағдарламаланатын бұрыш | Иілу өмірінің үлгісін алу |
Қалпына келтірілген Samsung Fold сериялы экрандарын талдау ұрпақтар арасында әртүрлі сәтсіздік режимін бөлуді көрсетеді:
| Экран үлгісі | Flex сынуы | Деламинация түймесін түртіңіз | IC/Flex кабелі | Басқа | Жалпы жөндеуге қабілеттілік деңгейі |
|---|---|---|---|---|---|
| 6 СКД бүктеңіз | 41% | 18% | 24% | 17% | 67% |
| 5 СК бүктеңіз | 44% | 16% | 22% | 18% | 68% |
| 4 СК бүктеңіз | 46% | 15% | 21% | 18% | 68% |
| 3 СК бүктеңіз | 52% | 12% | 19% | 17% | 71% |
| СКД 2 бүктеу | 48% | 14% | 20% | 18% | 69% |
| Бүктелген СКД | 38% | 10% | 35% | 17% | 72% |
Fold 6 және Fold 5 жаңа буындары Fold 3-пен салыстырғанда төмен сыну жылдамдығымен сәл жақсартылған иілгіш кабель дизайнын көрсетеді. Бірінші буындағы Fold дисплейлері драйвердің IC істен шығу жиілігіне ие, бірақ әдетте жөндеу оңайырақ, бұл барлық ұрпақтар арасында ең жоғары жалпы жөндеу мүмкіндігін береді.
Төменде B2B дистрибуциясындағы деңгей бойынша Fold Series СКД экрандарының анықтамалық баға диапазондары берілген (бірлік үшін АҚШ доллары, 2026 жылдың 1 тоқсанындағы нарық деректері):
| Экран үлгісі | А сыныбы | В сыныбы | С дәрежесі (жөнделген) | D дәрежесі (бөліктер) |
|---|---|---|---|---|
| 6 СКД бүктеңіз | $165-190 | $140-160 | 85-105 доллар | 35-45 доллар |
| 5 СК бүктеңіз | $110-130 | 90-110 доллар | 55-70 доллар | 25-35 доллар |
| 4 СК бүктеңіз | 80-95 доллар | 65-80 доллар | 40-50 доллар | $18-25 |
| 3 СК бүктеңіз | 55-65 доллар | 45-55 доллар | 30-38 доллар | $12-18 |
| СКД 2 бүктеу | 35-45 доллар | 28-35 доллар | $18-25 | 8-12 доллар |
| Бүктелген СКД | 25-32 доллар | $18-25 | $12-18 | 5-8 доллар |
Баға туралы ескертулер:А дәрежелі қондырғылар жоғары сапаны қажет ететін жөндеу арналарына сай келеді. C дәрежесіндегі жөнделген қондырғылар (біріктіруден кейінгі немесе поляризаторды ауыстыру) бағаға сезімтал сатып алушылар үшін толық функционалдылықты ұсынады. D дәрежелі бөлшектер икемді кабельдерді, драйвердің IC құрылғыларын және құрамдас деңгейдегі жөндеуге арналған поляризаторларды қамтамасыз етеді.
Барлығы алтығаБүктелген сериялы СКД экрандары(6 бүктеу / 5 бүктеу / 4 бүктеу / 3 бүктеу / 2 бүктеу / СК бүктелу), толық дәрежелі тұрақты жабдықтау қол жетімді, соның ішінде:
Барлық жөнелтілімдер дисплей сынағынан, толық аумақты сенсорлық сканерлеуден және берілген сынақ есептерімен визуалды бағалаудан өтеді.
